矽朋微 80V 1A 降压稳压电源电路 SSP9481概述

【概述】

SSP9481是一款内部集成有功率MOSFET管的降压型开关稳压器，以电流模式控制方式达到快速环路响应并提高环路的稳定性。

宽范围输入电压（4.5V至80V）提供1A电流的高效率输出，可在移动环境输入的条件下实现各种降压型电源变换的应用。0.1uA的关机静态电流适合电池供电场合的应用。

故障状态的保护包括逐周期电流限流保护和热关断保护。图

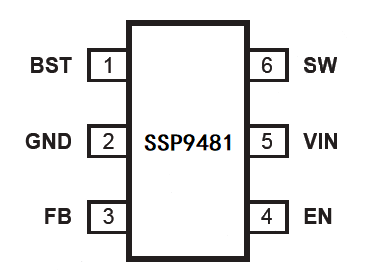

引脚图

SOT23-6

特点

【特点】

● 输出1A持续电流，1.5A峰值电流

● 4.5V至80V宽工作电压范围

● 1Ω的内部功率MOSFET

● 480KHz固定开关频率

● 陶瓷输出电容稳压

● 逐周期过流保护

● 热关断保护

● 效率高达92%

● 输出从1V到0.95Vin可调

● 低关机模式电流:<1μA

● 封装形式：SOT23-6

【应用领域】

●高电压功率转换

●汽车系统

●工业电力系统

●分布式电力系统

●电池供电的系统

典型性能特征

【典型性能特征】

测试条件：Cin=47μF,Cout=100μF,L=10μH,Ta=25℃

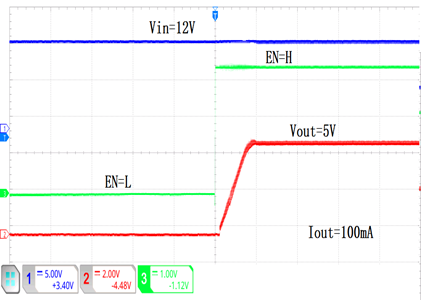

EN控制启动 (VIN=12V,VOUT=5V,RLOAD=50Ω,Time (1ms/div))	EN控制关断 (VIN=12V,VOUT=5V,RLOAD=50Ω,Time (10ms/div))

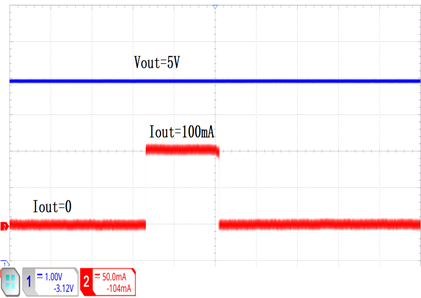

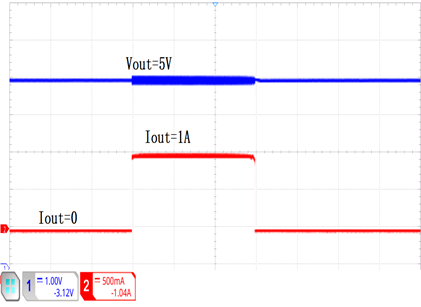

负载瞬变特性 (VIN=24V, VOUT=5V,IOUT=0~100mA)	负载瞬变特性 (VIN=24V, VOUT=5V,IOUT=0~1A)

典型应用线路

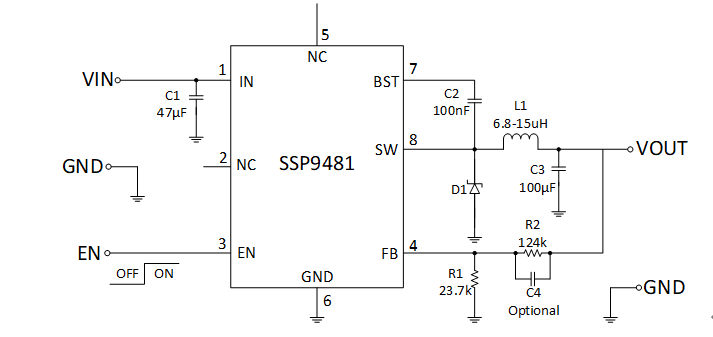

【典型应用电路】

5V输出应用图

公司简介：上海矽朋微电子有限公司是从事集成电路开发和提供系统级解决方案的专业“Fabless”公司，公司主要产品包含电源管理电路、通讯管理电路、电力计量芯片、马达驱动、非易失存储器STT-MRAM等产品及相应的解决方案。

产品资料请咨询上海矽朋微电子有限公司相关有效销售渠道。概述
